“捷酷”助力数据中心“精准”供冷
发布:hthc时间:2023/05/26[字体:大中小]
01“捷酷”是什么?
“捷酷”基座式机柜空调,是一种专门应用于数据中心IDC机房的机柜级空调,Edge Cooling,相对集中冷却来说,意为边缘冷却,“精准”供冷,接近热源冷却之义,简写”EdgeC“,简称“捷酷”。
“捷酷”空调适用于18~33℃的冷却水供水,因此不需要额外配置机械制冷设备。仅需配置IT负载当量散热能力的冷却塔及冷却循环水泵,接入捷酷空调即可完成IDC机房的供冷。
02“捷酷”解决了什么问题?
●快速分批部署
“捷酷”采用一种产品化、模块化、预制化的方式解决了传统水冷方案的工程量大、调试量大等问题,同时也解决了分批部署、分批投资问题。
●风冷高密——6~15kW/柜
“捷酷”采用了机柜级颗粒度送/回风,解决了送风距离长、气流组织难度大等问题。
●等同建筑面积机柜数量多
“捷酷”采用“水-风”+“氟-风”一体化换热,底置安装,解决了冷却设备占地面积大、多层部署受限制等问题。

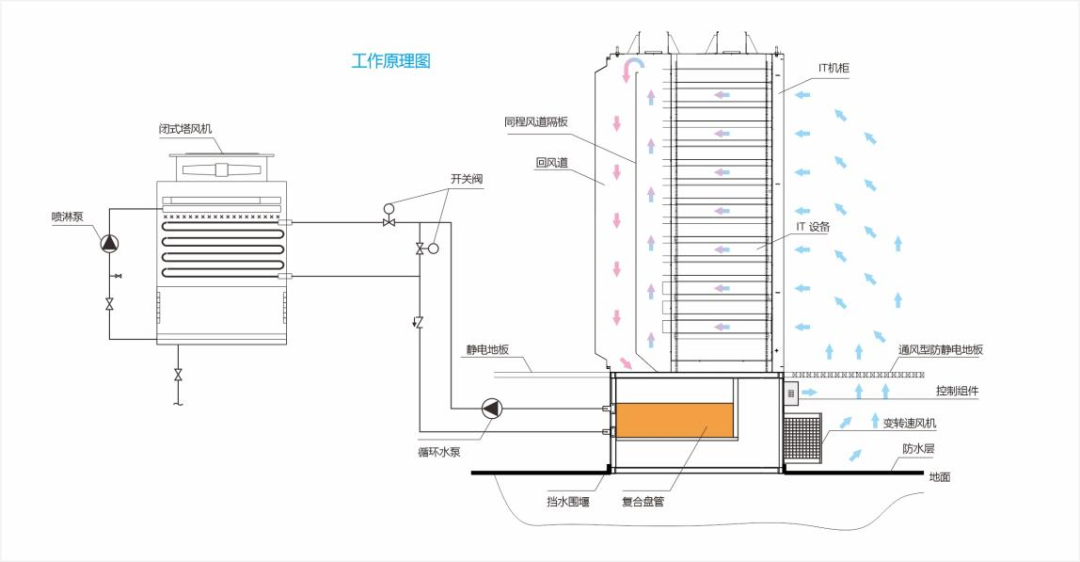

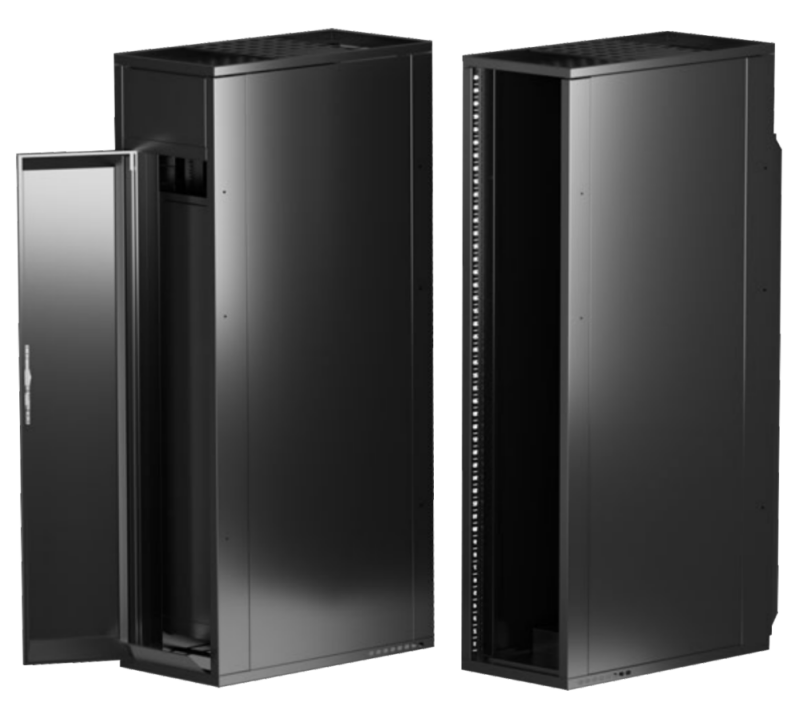

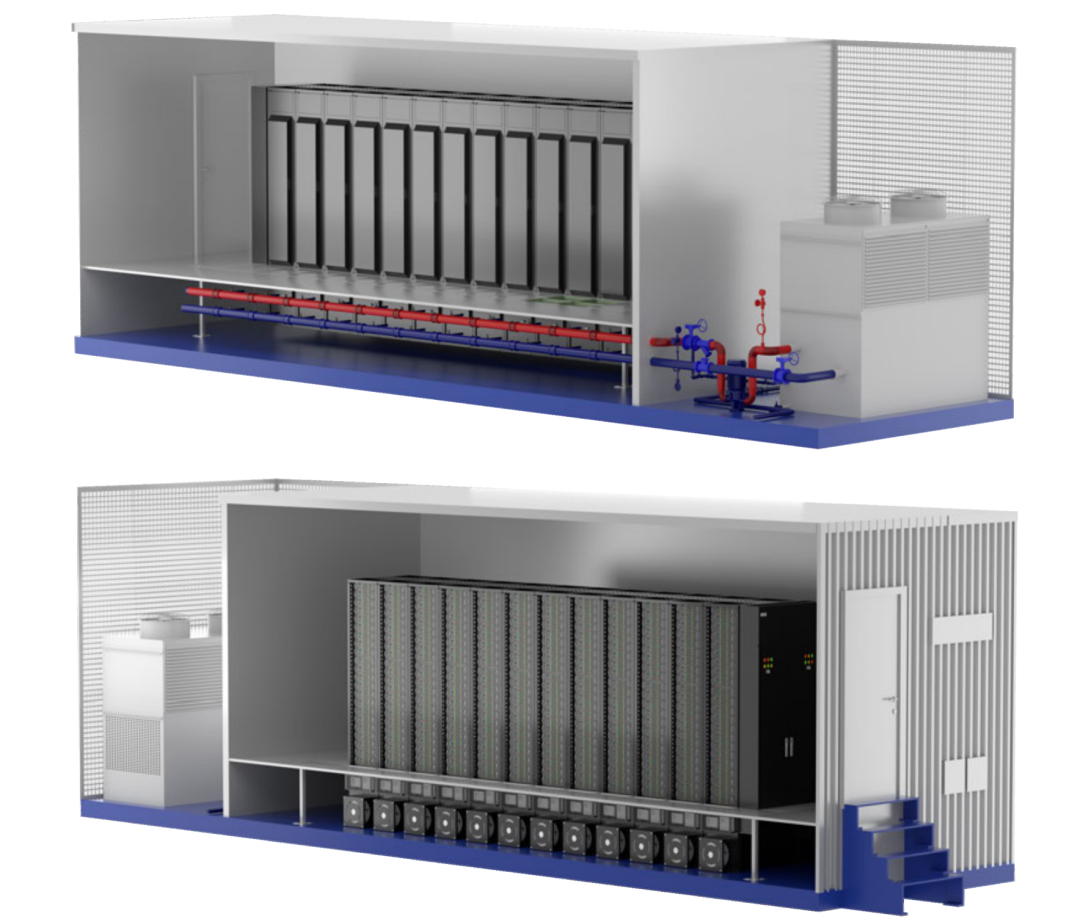

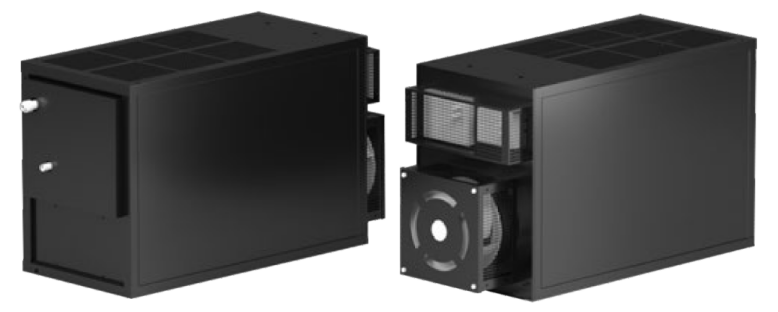

03“捷酷”组成及外观
04“捷酷”如何保障可靠
●冷源系统简单化、产品化
无需冷冻机房、无蓄冷切换、无复杂的控制逻辑。
●空调内部无级切换
无任何阀门切换,压缩机自启,无需人为干预,内部自动完成补冷。
●去中心化分布式式控制
基于群技术,分布式冷却,实现无中心化智慧运行。
05“捷酷”如何保障高效
●机柜级冷却
冷却范围缩小到机柜级,空柜无换热风量,降低风机功耗。
●热通道封闭
精准控制送回风温差,提高回风温度,增加排热效率。
●先散热后制冷
自然散热时间达到100%,降低制冷负荷比例和补冷工作时间。
●压缩机接近热源
蒸发温度得到很大程度提高,冷凝器采用水冷,压缩比降低。
●均衡制冷
柜内同程风路,消除机房热岛效应,无需针对热点加大制冷。
●短风程
机柜正下方制冷,短送/回风风程,末端效率大幅提高。
06“捷酷”如何保障低成本
●系统简单化、产品化、预制化
工程成本、调试成本、工期成本(资金占用成本,房屋租金成本)均相应降低。
●空调利用纵向空间
无需冷冻机房,可多层部署,土地利用率高,土建成本降低。
●取消冷冻机房
降低冷冻机房内的管道阀部件等设备成本和施工成本。
●冷源+末端CLF低于0.1
运营用电费用降低。
●干模式冷却
低温低负荷时段无需喷淋,耗水量降低。

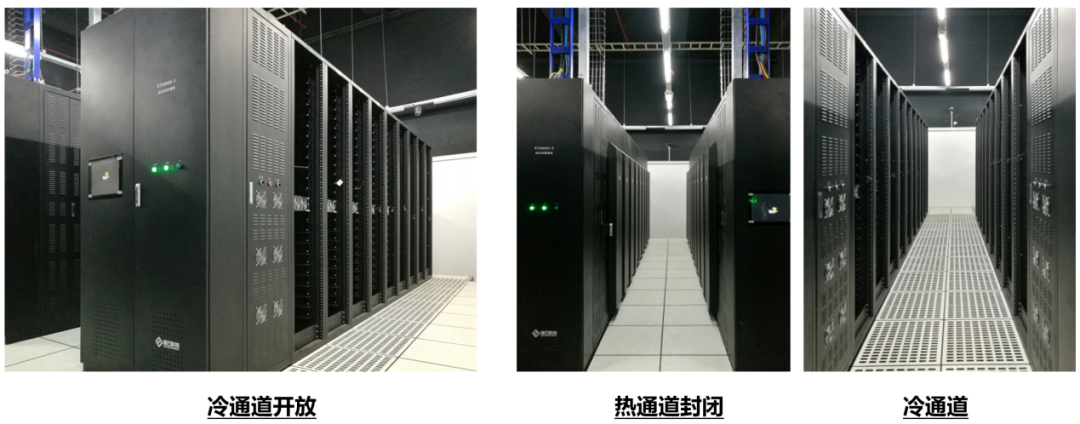

07“捷酷”运行效果
